La configuration de votre imprimante d’étiquettes Zebra ZD410, ZD411, ZD420 ou ZD421 vous permet d’imprimer des étiquettes pour vos articles. L’imprimante d’étiquettes se connecte directement à votre ordinateur à l’aide d’un câble de réseau local ou USB. Si le modèle Zebra ZD410 ou ZD411 dont vous disposez est compatible avec la technologie Bluetooth, vous pouvez également le jumeler à votre iPad.

Pour personnaliser vos étiquettes, consultez l'article Personnalisation des étiquettes avec Concentrateur Lightspeed

Les éléments nécessaires

Imprimantes d’étiquettes prises en charge

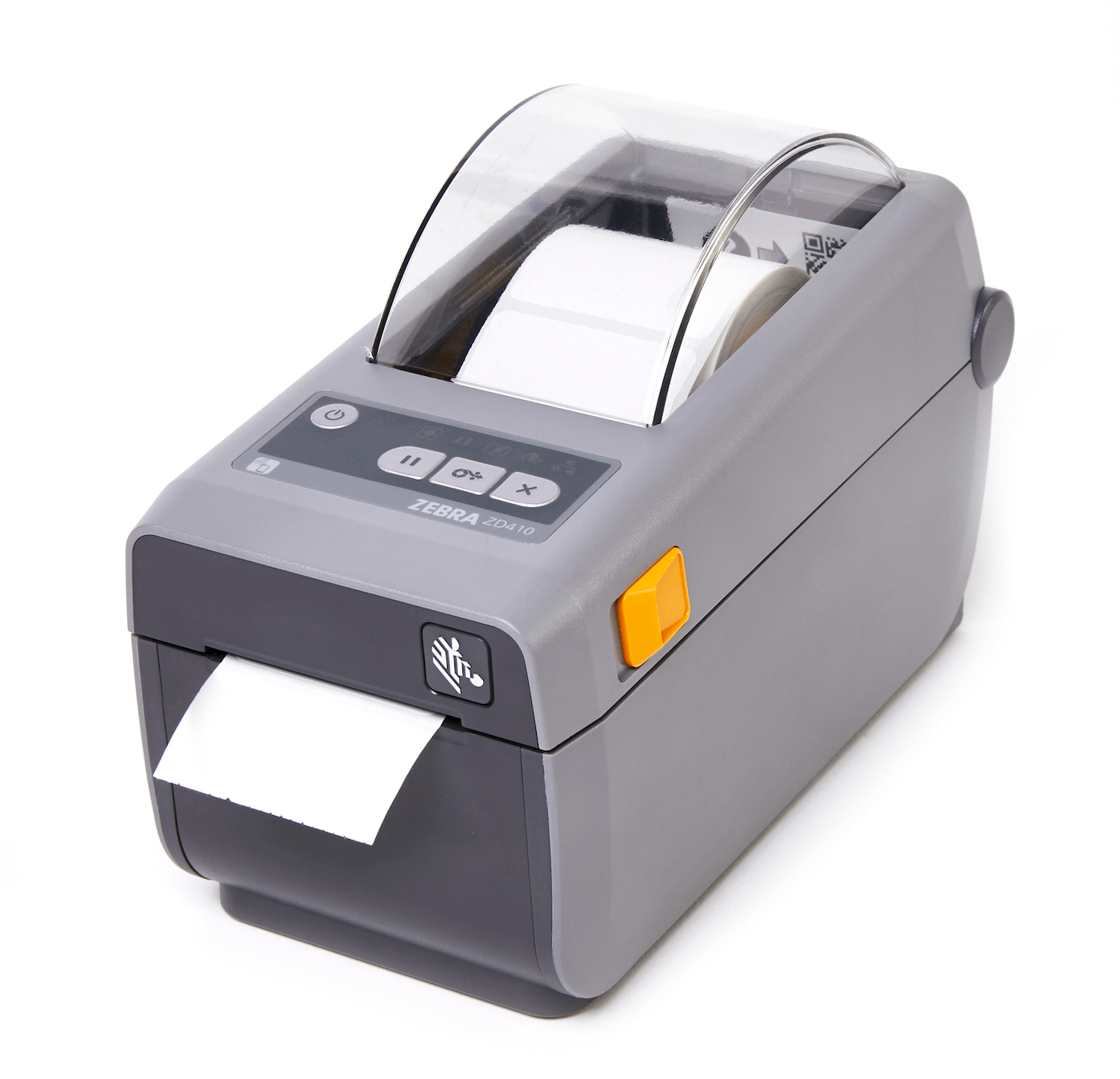

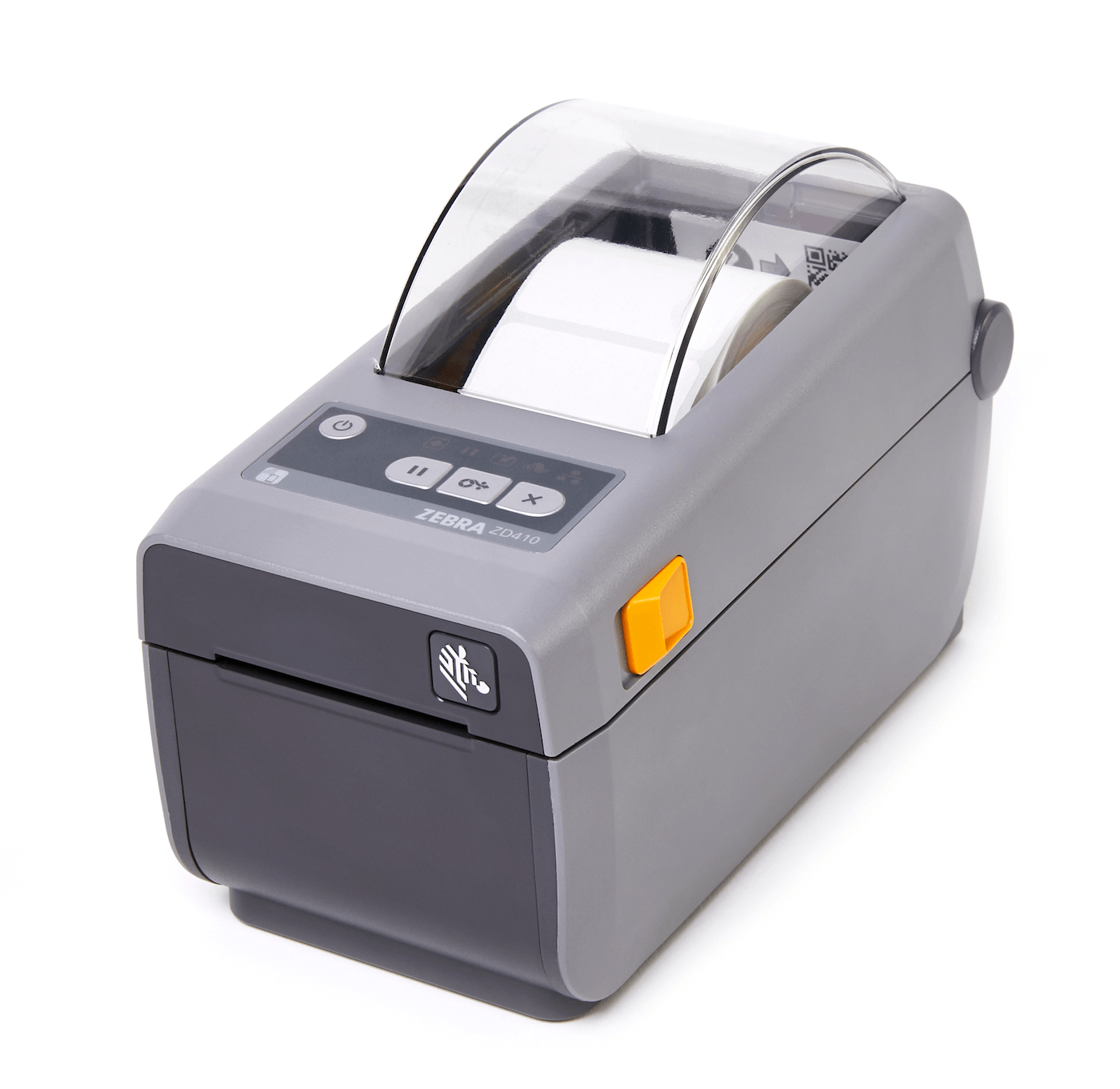

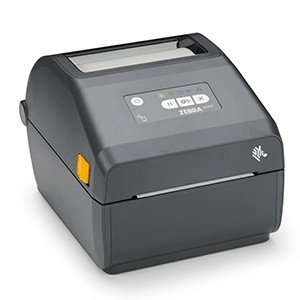

L’un des modèles d’imprimantes d’étiquettes pris en charge suivants :

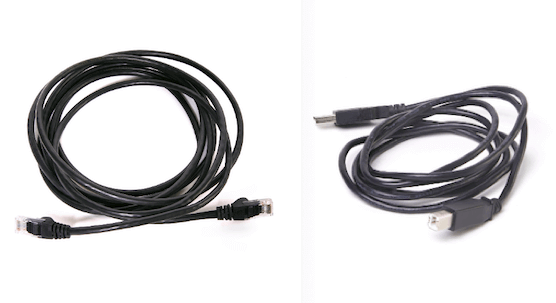

Accessoires pour imprimantes d'étiquettes

Configuration de votre imprimante d’étiquettes

• Configurer votre imprimante d’étiquettes sur un ordinateur de bureau

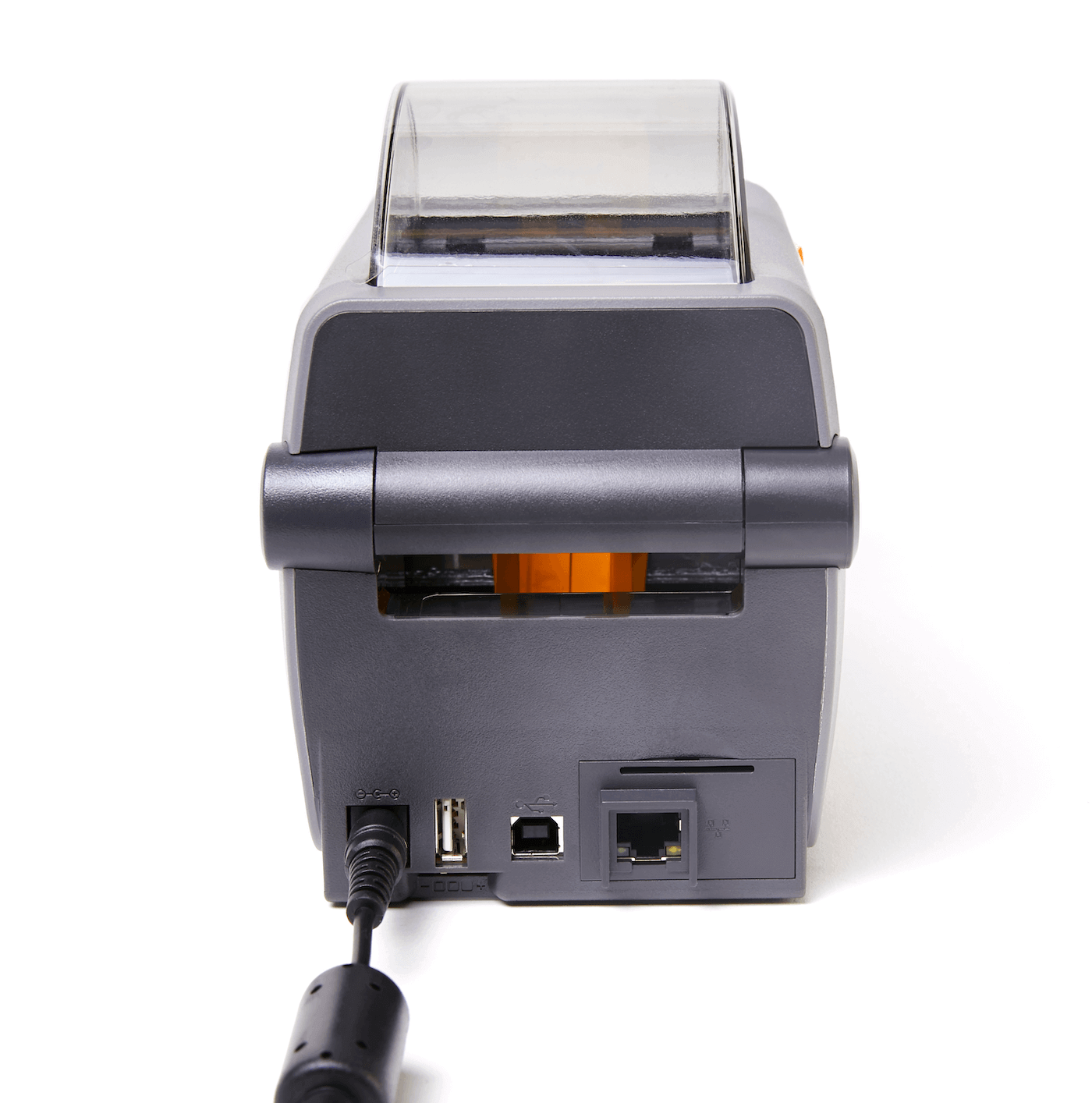

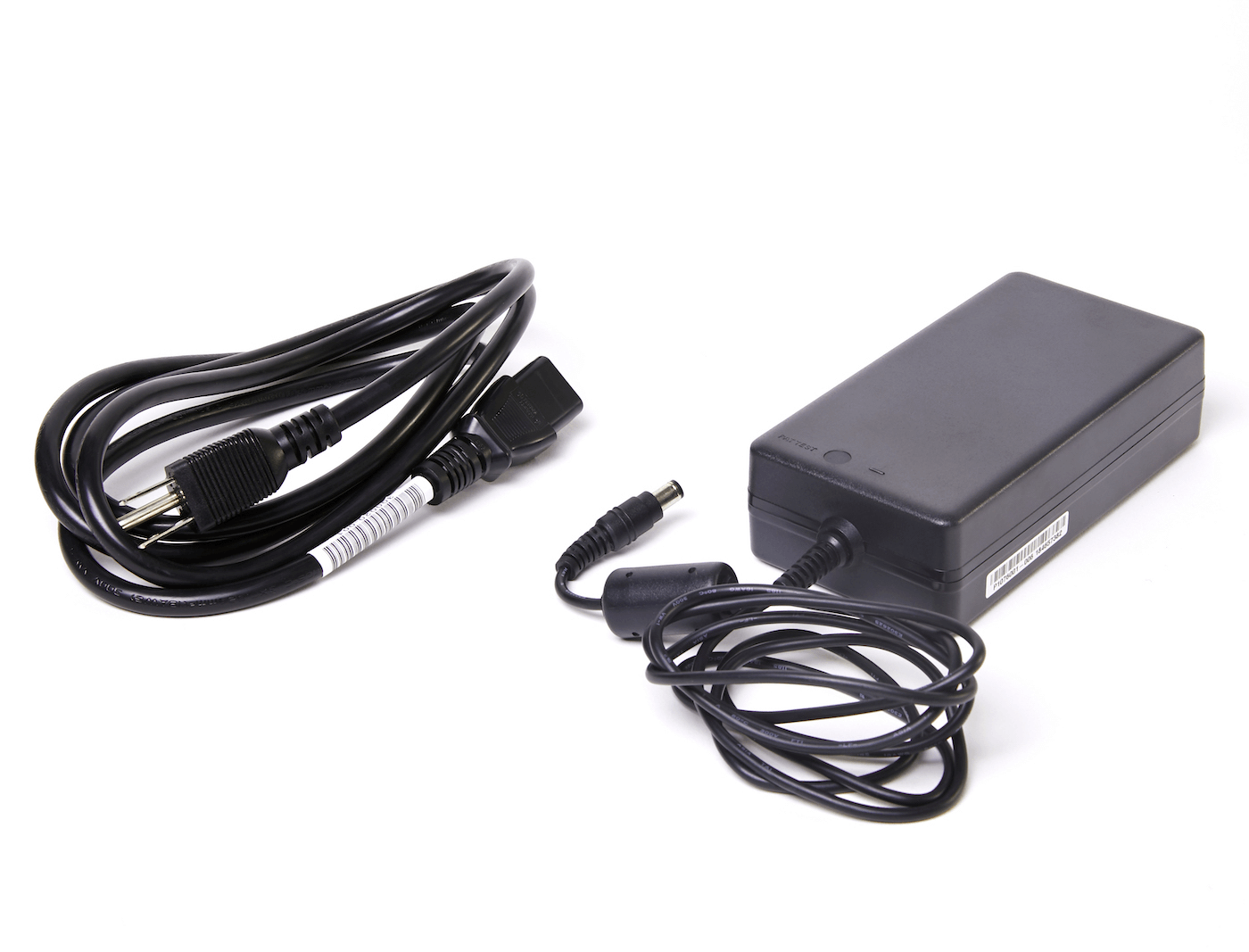

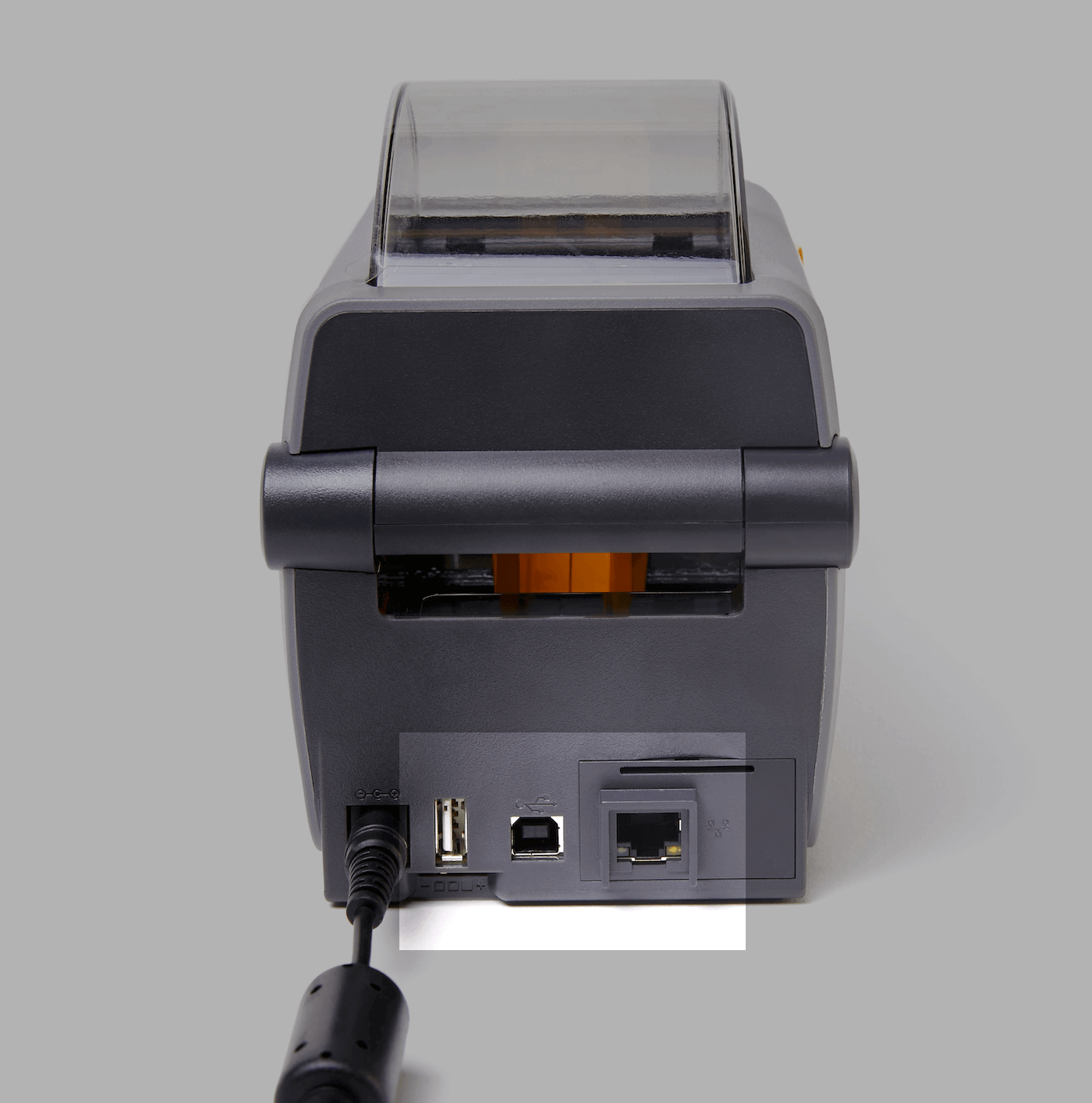

  1. Branchez le bloc d’alimentation à l’arrière de votre imprimante d’étiquettes.

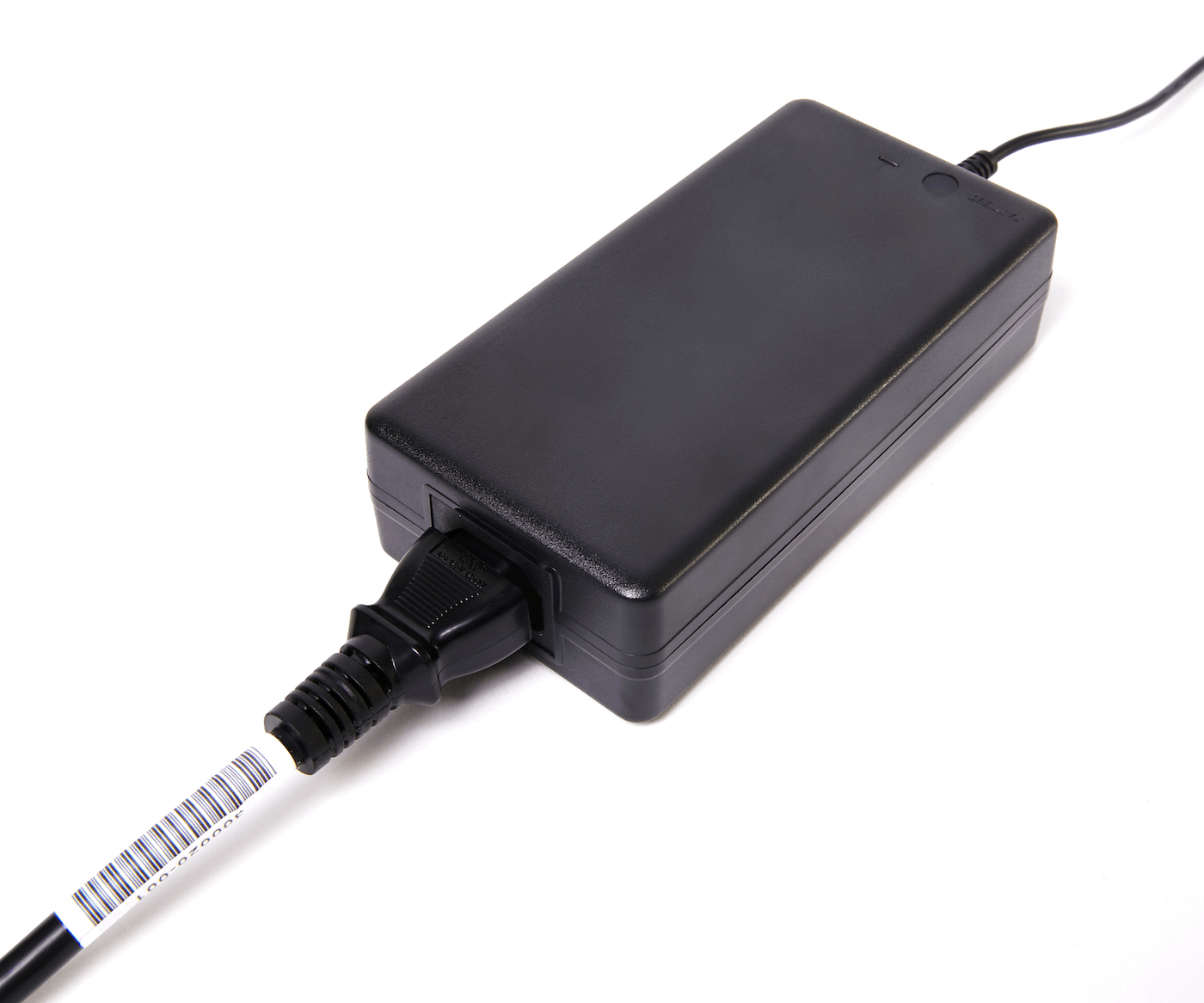

  2. Branchez le câble d’alimentation au bloc d’alimentation et à une prise électrique.

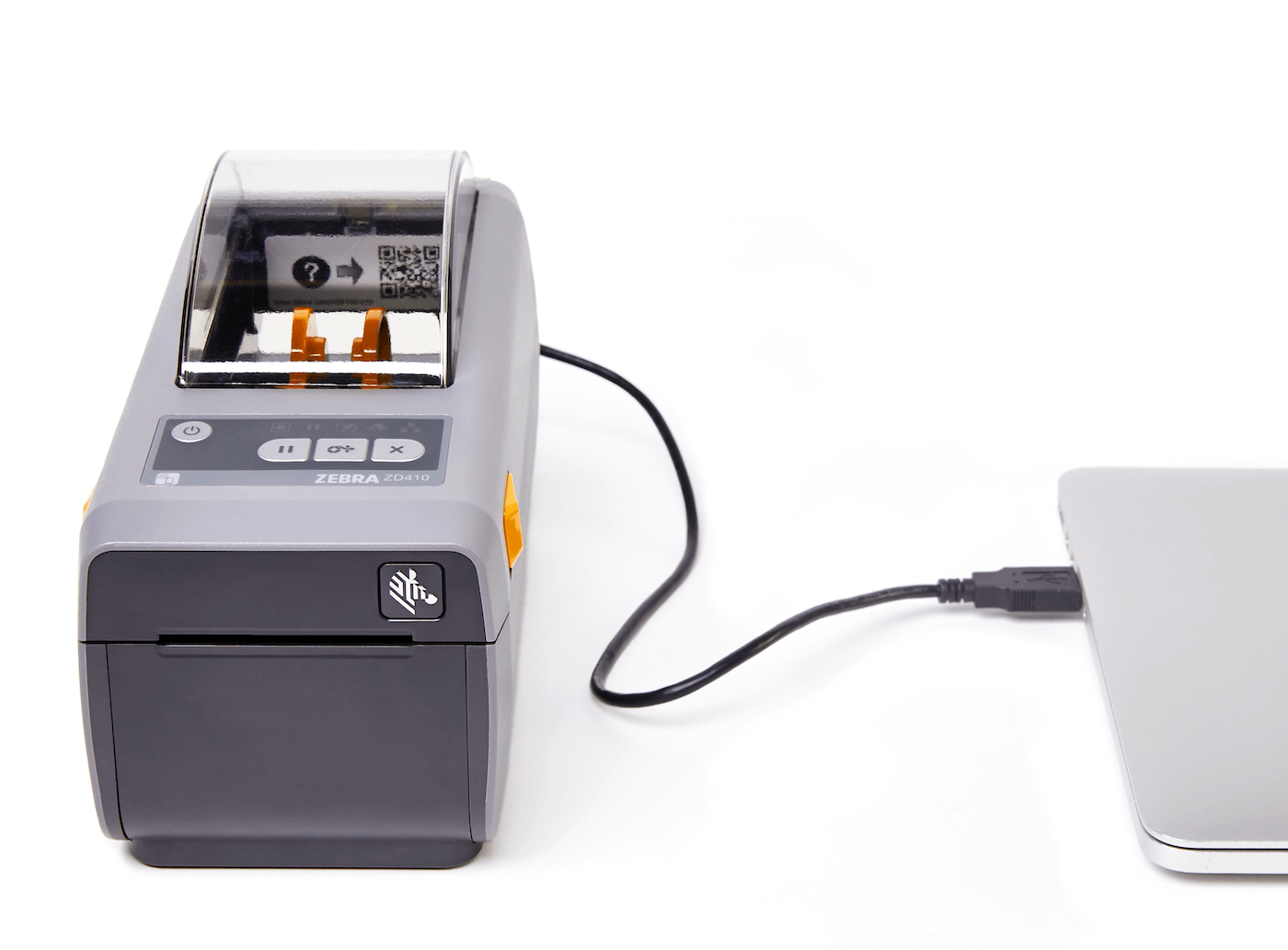

  3. Branchez une extrémité du câble de réseau local ou du câble USB à votre imprimante d’étiquettes.



  4. Pour les connexions en réseau local, connectez l’autre extrémité du câble de réseau local à un port de réseau local de votre routeur ou de votre mur. Pour les connexions USB, connectez l’autre extrémité du câble USB à votre ordinateur.

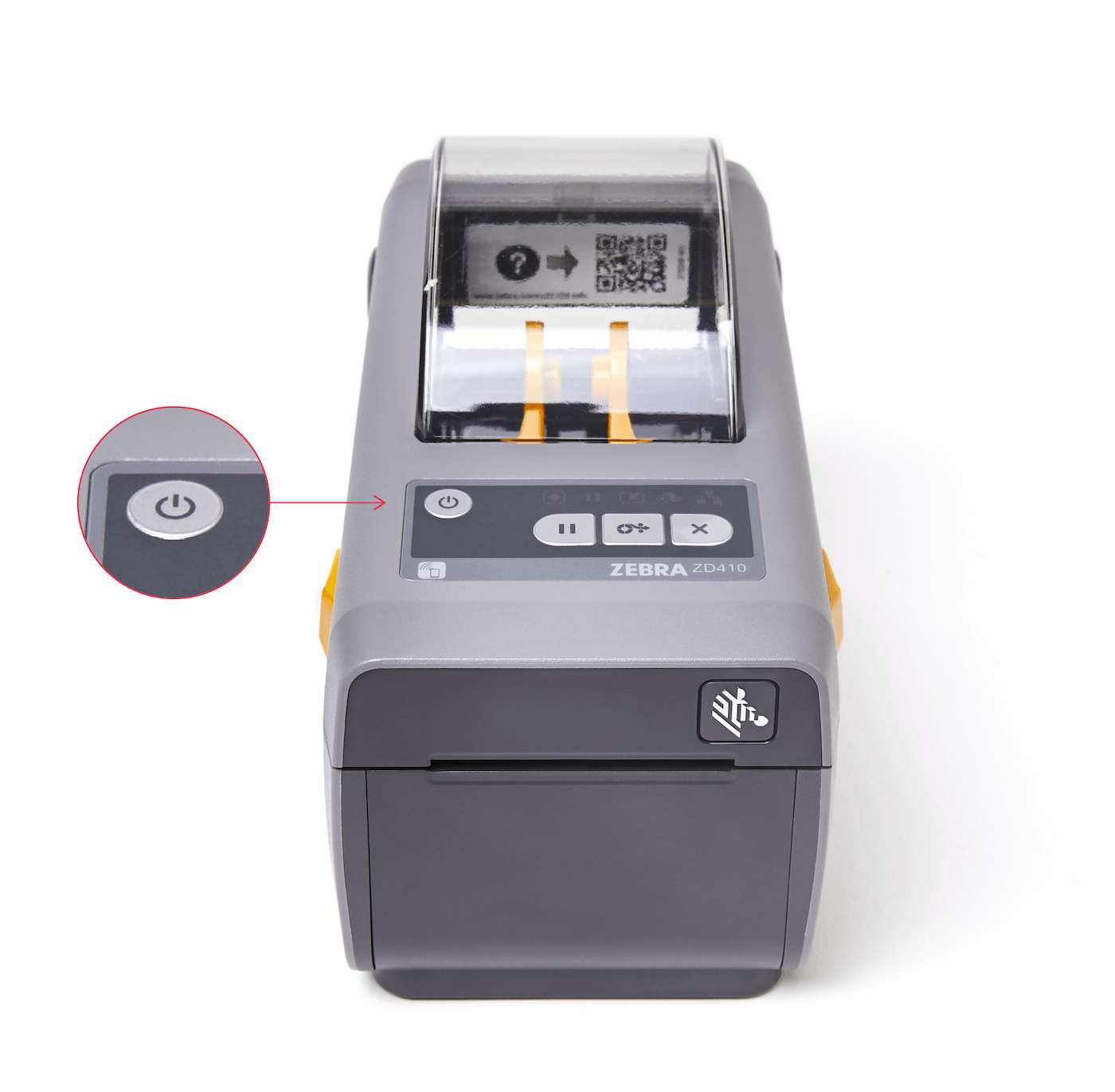

  5. Allumez votre imprimante d'étiquettes.



• Configurer votre imprimante d’étiquettes sur iPad

  1. Branchez le bloc d’alimentation à l’arrière de votre imprimante d’étiquettes.



  2. Branchez le câble d’alimentation au bloc d’alimentation et à une prise électrique.



  3. Allumez votre imprimante d’étiquettes.



Insérer un rouleau d’étiquettes

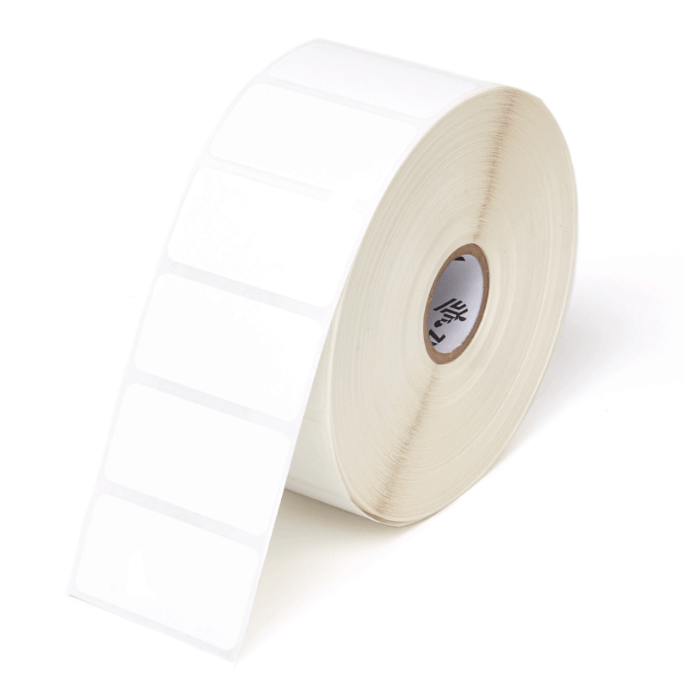

Les rouleaux d’étiquettes sont vendus séparément de votre imprimante d’étiquettes.

Pour insérer un rouleau d’étiquettes :

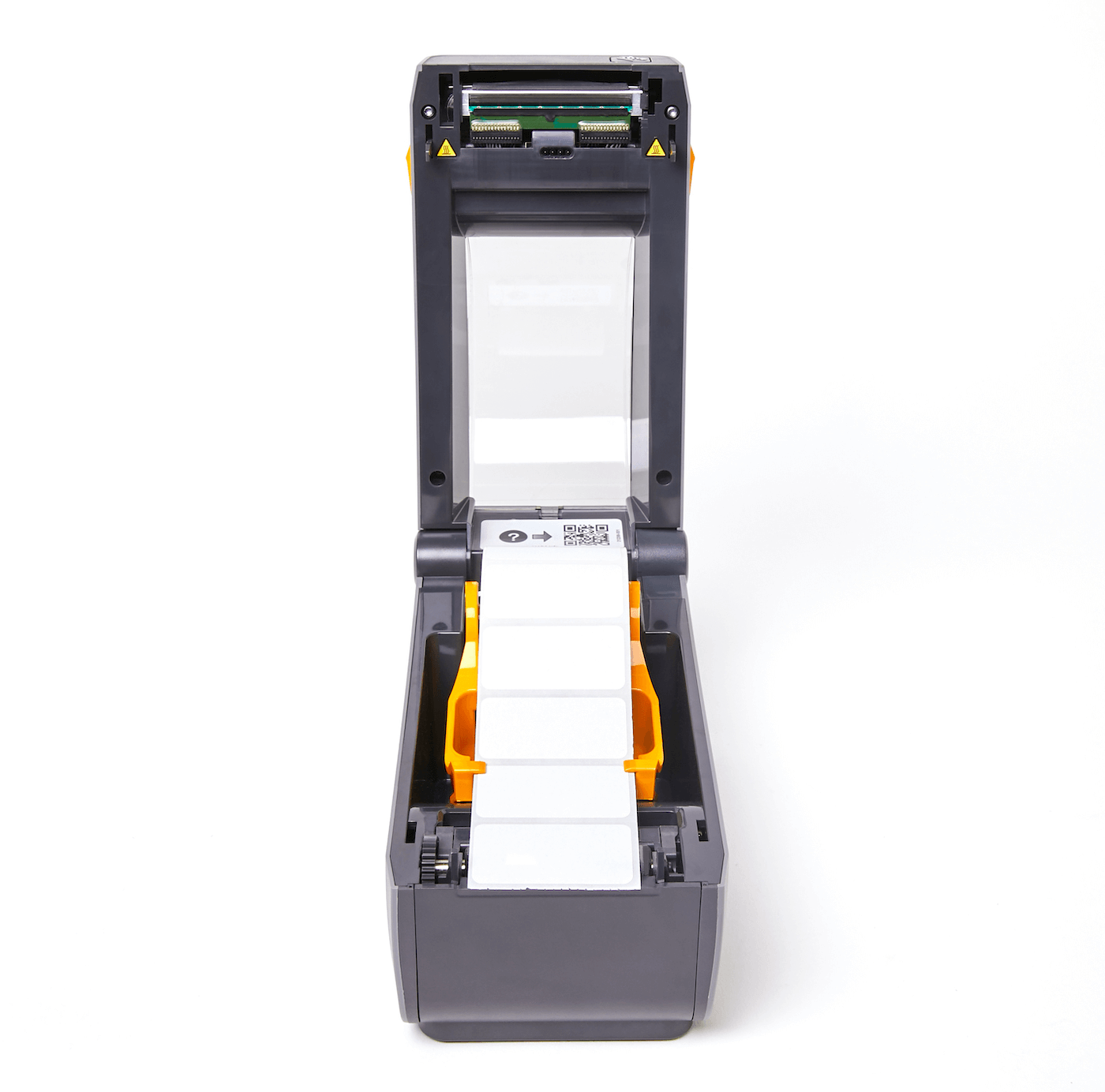

1. Tirez les verrous jaunes des deux côtés de l’imprimante vers vous, puis soulevez le couvercle de l’imprimante.
2. Écartez les guides jaunes et insérez le rouleau d’étiquettes en orientant les étiquettes vers le haut.
3. Relâchez les guides du rouleau et poussez-les l’un vers l’autre. Assurez-vous que le rouleau d’étiquettes est bien en place et qu’il tourne librement.



4. Tirez les étiquettes par-dessus le massicot sur le devant de l’imprimante
5. Faites glisser les étiquettes sous les guides du rouleau.

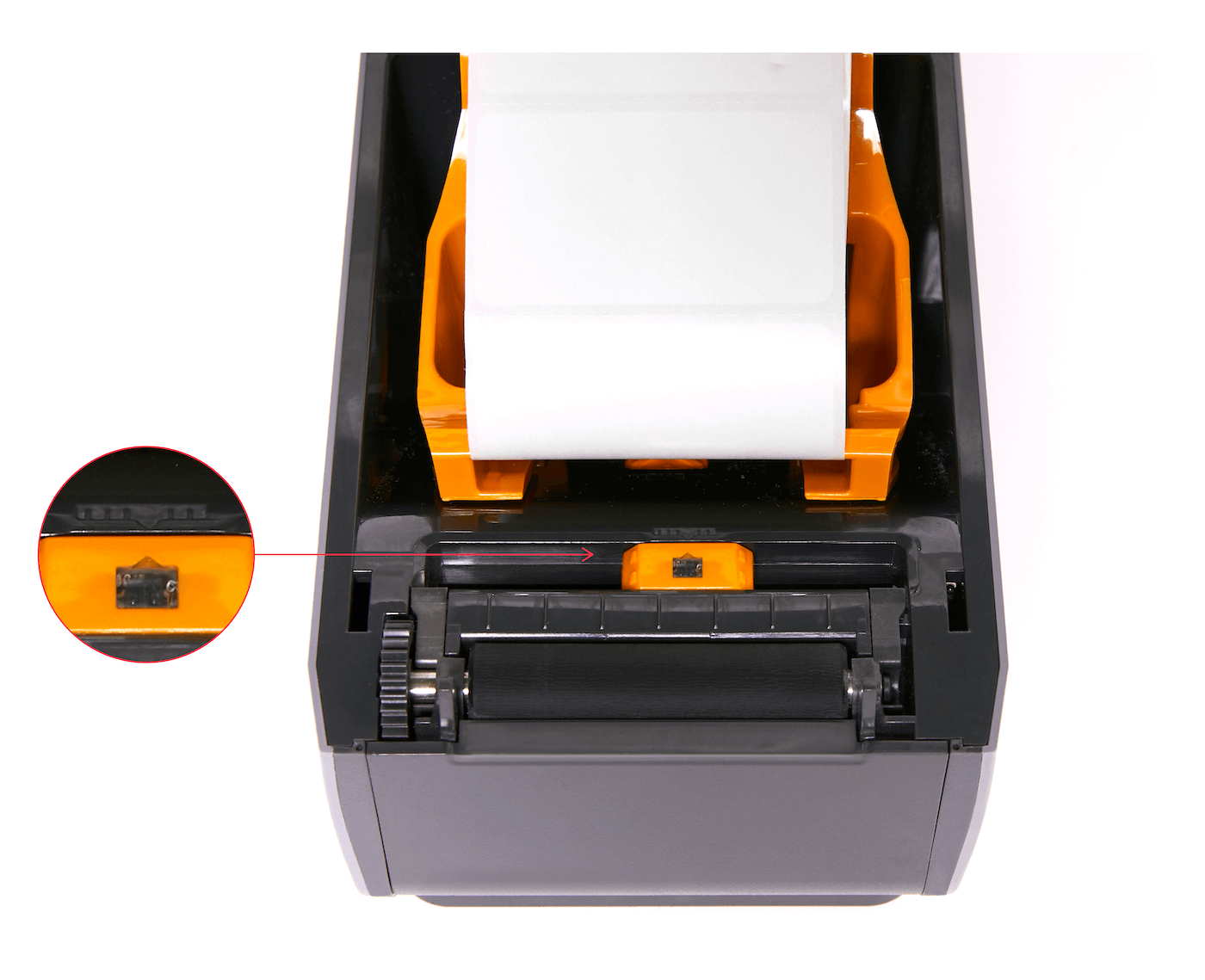

6. Retournez les étiquettes vers le haut et alignez le capteur mobile au centre.



7. Poussez le couvercle jusqu’à ce que les deux verrous jaunes soient fermés.



Si vous configurez l’imprimante d’étiquettes Zebra ZD421 depuis votre ordinateur de bureau, assurez-vous que les guides de rouleau jaunes ne serrent pas trop les étiquettes du rouleau, sans quoi les étiquettes ne se déplaceront pas correctement et risquent d’être endommagées lors de l’impression.

Connecter votre imprimante d’étiquettes

• Connecter votre imprimante d’étiquettes à Concentrateur Lightspeed sur un ordinateur de bureau

  Pour configurer votre imprimante, vous devez d’abord installer Concentrateur Lightspeed sur votre ordinateur. Concentrateur Lightspeed est une application de bureau qui réduit le nombre d’étapes nécessaires pour configurer votre matériel et vous guide tout au long du processus. De plus, elle se connecte directement à PDV détaillants, assurant une connexion fiable de votre matériel tout au long de vos journées.

  1. Les imprimantes Zebra ZD420 et ZD421 doivent être réinitialisées aux paramètres par défaut avant d’être connectées à Concentrateur Lightspeed. Pour les autres modèles, passez à l’étape 2.

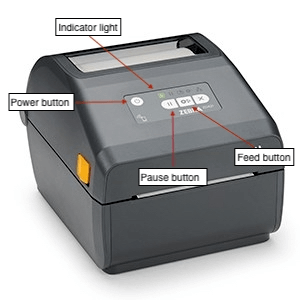

     1. Appuyez sur le bouton de mise en marche de votre imprimante Zebra ZD420 ou ZD421 pour l’éteindre.
     2. Maintenez enfoncés les boutons de pause et d’alimentation tout en appuyant sur le bouton de mise en marche pour allumer votre imprimante.
     3. Maintenez les boutons de pause et d'alimentation enfoncés jusqu’à ce que le témoin indiquant l’état soit le seul témoin allumé. Votre imprimante Zebra ZD420 ou ZD421 est maintenant prête à se connecter à Concentrateur Lightspeed.



  2. Ouvrez Concentrateur Lightspeed sur votre ordinateur.
  3. Sous Imprimante d’étiquettes, cliquez sur Connecter.


     Vous ne pouvez connecter qu’une seule imprimante d’étiquettes à Concentrateur Lightspeed à la fois. Pour connecter une nouvelle imprimante, cliquez sur Oublier l’appareil afin de déconnecter l’imprimante précédemment connectée.

  4. Cliquez sur Rechercher une imprimante d’étiquettes. Votre imprimante apparaîtra dans la liste comme étant Prête. Si votre imprimante n’est pas affichée, assurez-vous qu’elle est bien connectée à votre ordinateur et à une source d’alimentation électrique.
  5. Cliquez sur Connecter à côté de votre imprimante. Si vous ne savez pas laquelle est la vôtre, identifiez le numéro de série sous l’imprimante et recherchez-le dans la liste sur Concentrateur Lightspeed.

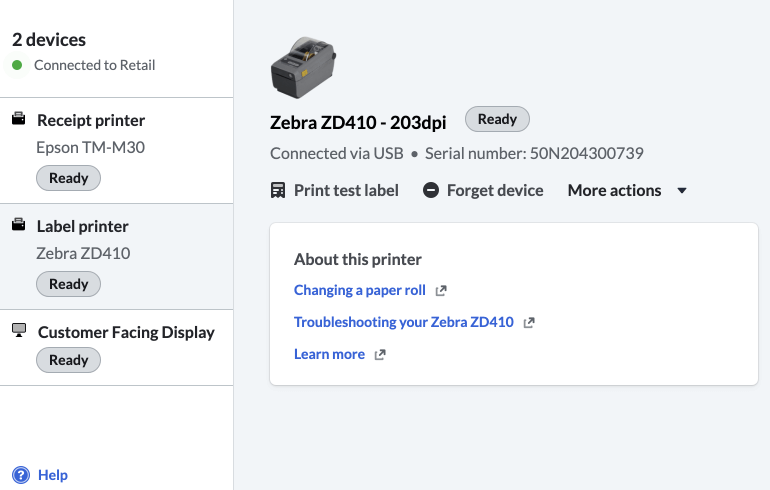

  Votre imprimante s’affichera désormais comme étant prête dans Concentrateur Lightspeed et PDV détaillants.



• Jumeler votre imprimante d’étiquettes à votre iPad

  Si votre modèle Zebra ZD410 ou ZD411 est compatible avec la technologie Bluetooth, vous pouvez le jumeler à votre iPad et imprimer des étiquettes à partir de l’application PDV détaillants.

  1. Accédez à Réglages > Bluetooth à partir de votre iPad.
  2. Activez la fonctionnalité Bluetooth dans le panneau Bluetooth.
  3. Sous AUTRES APPAREILS, appuyez sur votre imprimante d’étiquettes. Son nom par défaut est son numéro de série. Celui-ci se trouve sous l’imprimante.


     Si votre imprimante d’étiquettes n’est pas détectable, activez le mode de détection et de jumelage Bluetooth. Pour ce faire, appuyez sur le bouton d’alimentation pendant cinq secondes. Le témoin lumineux de votre imprimante d’étiquettes se mettra à clignoter toutes les secondes.

  Une fois le processus de couplage terminé, votre imprimante d’étiquettes apparaît comme Connectée sous MES APPAREILS.

Calibrer l’imprimante d’étiquettes

Vous devez calibrer votre imprimante d’étiquettes pour qu’elle reconnaisse la taille de vos étiquettes et les imprime correctement.

• Calibrer votre imprimante d’étiquettes à Concentrateur Lightspeed sur un ordinateur de bureau

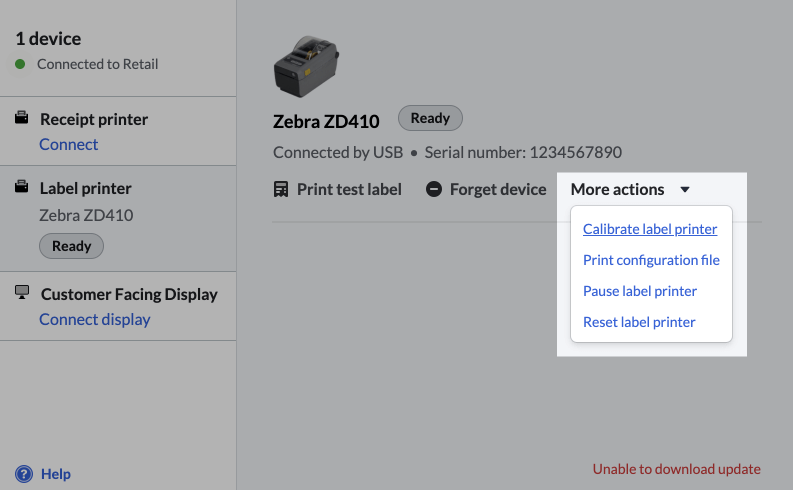

  1. Dans Concentrateur Lightspeed, sélectionnez Autres options > Calibrer l’imprimante d’étiquettes. Vous pouvez également calibrer manuellement votre imprimante d’étiquettes en maintenant les boutons de pause et d’annulation enfoncés pendant deux secondes, avant de les relâcher. Vous pouvez aussi appuyer deux fois rapidement sur le bouton d’alimentation (situé au milieu) avant d’imprimer.
  2. Votre imprimante va alors mesurer et imprimer quelques étiquettes vierges, ce qui indiquera qu’elle est maintenant calibrée.



• Calibrer l’imprimante d’étiquettes sur iPad

  Pour calibrer manuellement votre imprimante d’étiquettes :

  1. Maintenez les boutons de pause et d’annulation enfoncés pendant deux secondes, avant de les relâcher. Vous pouvez aussi appuyer deux fois rapidement sur le bouton d’alimentation (situé au milieu) avant d’imprimer.
  2. Votre imprimante va alors mesurer et imprimer quelques étiquettes vierges, ce qui indiquera qu’elle est maintenant calibrée.

Vous ne devez recalibrer votre imprimante que lorsque vous insérez un nouveau rouleau d’étiquettes d’une taille différente. Sinon, votre imprimante gardera en mémoire les paramètres du calibrage initial.

Impression d’étiquettes

Une fois que votre imprimante est configurée, imprimez quelques étiquettes pour vous assurer qu’elles s’impriment correctement. Faites des tests sur une petite quantité d’étiquettes afin d’éviter tout gaspillage en cas de défaut d’alignement à l’impression.

Pour imprimer une file de trois étiquettes tests, suivez les étapes ci-dessous :

1. Accédez à PDV détaillants, puis cliquez sur Stocks > Recherche d’articles.
2. Sélectionnez un article pour lequel vous voulez imprimer des étiquettes.

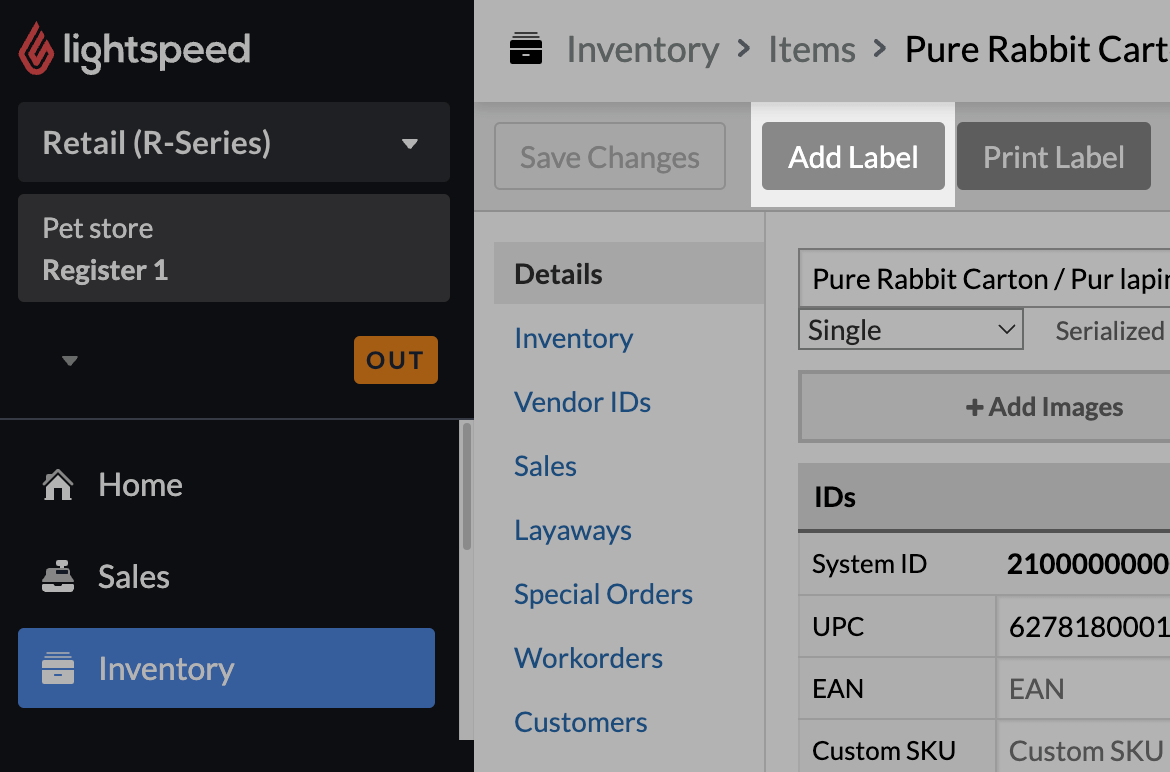

3. Dans le sous-menu Détails, appuyez sur Ajouter une étiquette. Une file d’attente d’étiquettes est alors créée.
4. Accédez à la section Stocks > Imprimer des étiquettes. L’article sélectionné apparaîtra dans la file d’attente des étiquettes.
5. À droite du nom de l’article, dans le champ COPIES, entrez le chiffre 3.

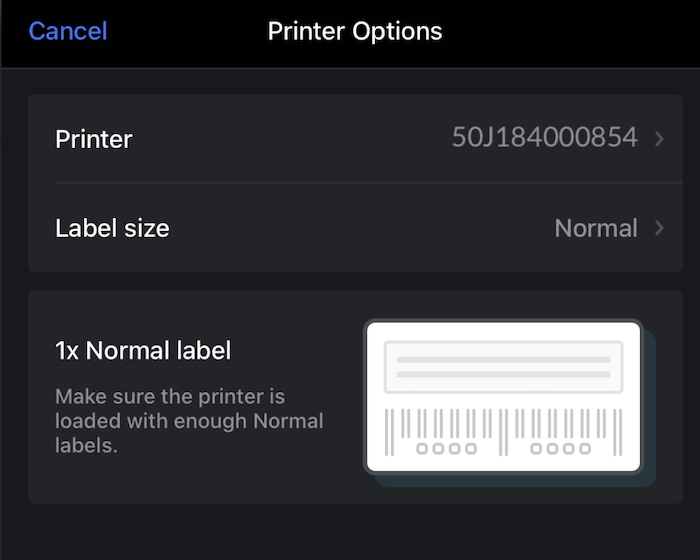

6. À gauche du nom de l’article, sélectionnez l’icône d’imprimante. Une fenêtre d’impression s’ouvrira.
7. Sélectionnez la taille d’étiquette qui correspond à votre rouleau d’étiquettes.
   • Normale : 57,2 mm × 31,8 mm
   • Petite : 31,8 mm × 25,4 mm
   • Alternative : 50,8 mm × 25,4 mm
   • Bijoux : 55,9 mm × 12,7 mm

   Si vous ne savez pas quelle est la taille de l’étiquette, sélectionnez-en une dans le menu déroulant pour afficher une illustration dans une fenêtre modale. Vous pourrez alors la comparer à votre rouleau d’étiquettes.



8. Sélectionner Imprimer. Votre imprimante d’étiquettes devrait imprimer trois étiquettes parfaitement alignées.
